Glastrennwand montieren: Ablauf für Ganzglasanlagen

Montage

Ganzglasanlagen und Glastrennwände montieren

Eine Glastrennwand mit Profilsystem besteht aus Dutzenden Profilen, schweren Gläsern, Türen und Dichtungen, die in der richtigen Reihenfolge zusammenkommen müssen. Wer gut vorbereitet auf die Baustelle kommt, montiert zügig und ohne Nacharbeit. Wer improvisiert, sucht Profile, schneidet nach und steht am Ende vor einer Tür, die nicht schließt.

In diesem Leitfaden zeigen wir den Ablauf am Beispiel einer Anlage im System AL-OFFICE NY von Längle mit vier Lagen, drei Eckpfosten und zwei Türen mit Oberlicht. Maßgeblich für jedes Detail ist die Montageanleitung des Systemherstellers.

EASY PLAN 3D-Ansicht einer Glastrennwand Längle AL-OFFICE NY mit zwei Türen, Oberlichtern und Eckpfosten

Übersicht

Kurz gesagt

Material vorher sortieren: Gläser nach Positionsnummer, Profile nach Lage, Beschläge und Dichtungen getrennt.
Eine Achse für alles: Boden- und Deckenlinie mit dem Laser übertragen, bevor das erste Profil gebohrt wird.
Erst der Rahmen, dann das Glas: Boden-, Decken-, Wandprofile und Pfosten stehen, bevor Gläser eingesetzt werden.
Türen zum Schluss einstellen: Wenn alle Festteile sitzen, lassen sich Spaltmaße sauber einstellen.
Herstelleranleitung beachten: Reihenfolge, Befestigungsabstände und Dichtungen gibt das Profilsystem vor.

Vorbereitung

Vorbereitung auf der Baustelle

Gläser prüfen: Positionsnummern, Maße, Kanten und Glasart mit der Montagezeichnung vergleichen. Türgläser in VSG oder ESG nach Planung.
Profile prüfen: Anzahl und Längen anhand der Zuschnittliste kontrollieren und nach Lagen sortieren.
Beschläge und Dichtungen: Bänder, Schlösser, Drücker, Schließbleche sowie Anschlag-, Fixier- und Zargengummis vollzählig?
Raum prüfen: Boden und Decke fertig, Befestigungsuntergrund geklärt, Leitungen in Boden, Wand und Decke geortet.
Transportweg: Große Gläser brauchen freie Wege, ausreichend Helfer und geeignete Saugheber.

Werkzeug

Werkzeug und Hilfsmittel

Kreuzlinienlaser oder Rotationslaser für Achse und Lot
Bohrmaschine, Akkuschrauber und passende Befestigungsmittel für Boden, Decke und Wand
Saugheber, bei großen Gläsern Glasheber oder Montagewagen
Gehrungssäge, falls Profile vor Ort gekürzt werden müssen
Klötze, Dichtungseinroller und das Zubehör des Profilsystems
Silikon und Glasreiniger für den Abschluss

Profile

Profile vorbereiten und kennzeichnen

Bei Profilsystemen werden Boden-, Decken- und Wandprofile, Glasleisten, T-Profile und Zargen auf Länge und Winkel zugeschnitten, meist schon in der Werkstatt. Grundlage ist eine Zuschnittliste mit:

Profilbezeichnung des Systems
Zuschnittlänge in Millimetern
Schnittwinkel an beiden Enden, etwa 90° gerade oder 45° für Gehrungen
Zuordnung zur Lage und Position

Kennzeichnen Sie jedes Profil mit Lage und Position. So greift der Monteur auf der Baustelle sofort zum richtigen Teil.

Schritt 1

Achse anreißen

Übertragen Sie die Wandachse mit dem Laser auf Boden und Decke. Bei abgehängten Decken muss die Deckenlinie genau senkrecht über der Bodenlinie liegen. Markieren Sie die Lagenenden, Eckpfosten und Türpositionen. Prüfen Sie dabei noch einmal die Raumhöhe an den Stellen, an denen Türen und Teilungen sitzen.

Schritt 2

Boden-, Decken- und Wandprofile montieren

Boden- und Deckenprofile auf der Achse ausrichten und nach Vorgabe des Systems befestigen.
Wandanschlussprofile lotrecht setzen. Schiefe Wände gleicht das System nur in einem begrenzten Bereich aus.
Eckpfosten an den Ecken aufstellen, ausrichten und mit Boden- und Deckenprofil verbinden.
Unebenheiten mit den Ausgleichsmöglichkeiten des Systems aufnehmen, nicht mit improvisierten Unterlagen.

Schritt 3

Gläser einsetzen

Setzen Sie die Gläser in der Reihenfolge der Montagezeichnung ein. In vielen Systemen wird das Glas zuerst oben ins Deckenprofil eingeführt und dann unten auf die Klötze abgesenkt. Zwischen benachbarten Festteilen sitzen T-Profile. Anschließend werden Glasleisten aufgeclipst und die Dichtungen eingezogen.

Achten Sie darauf, dass die Gläser senkrecht stehen und die Fugen gleichmäßig sind, bevor die Dichtungen eingesetzt werden.

Schritt 4

Türen montieren und einstellen

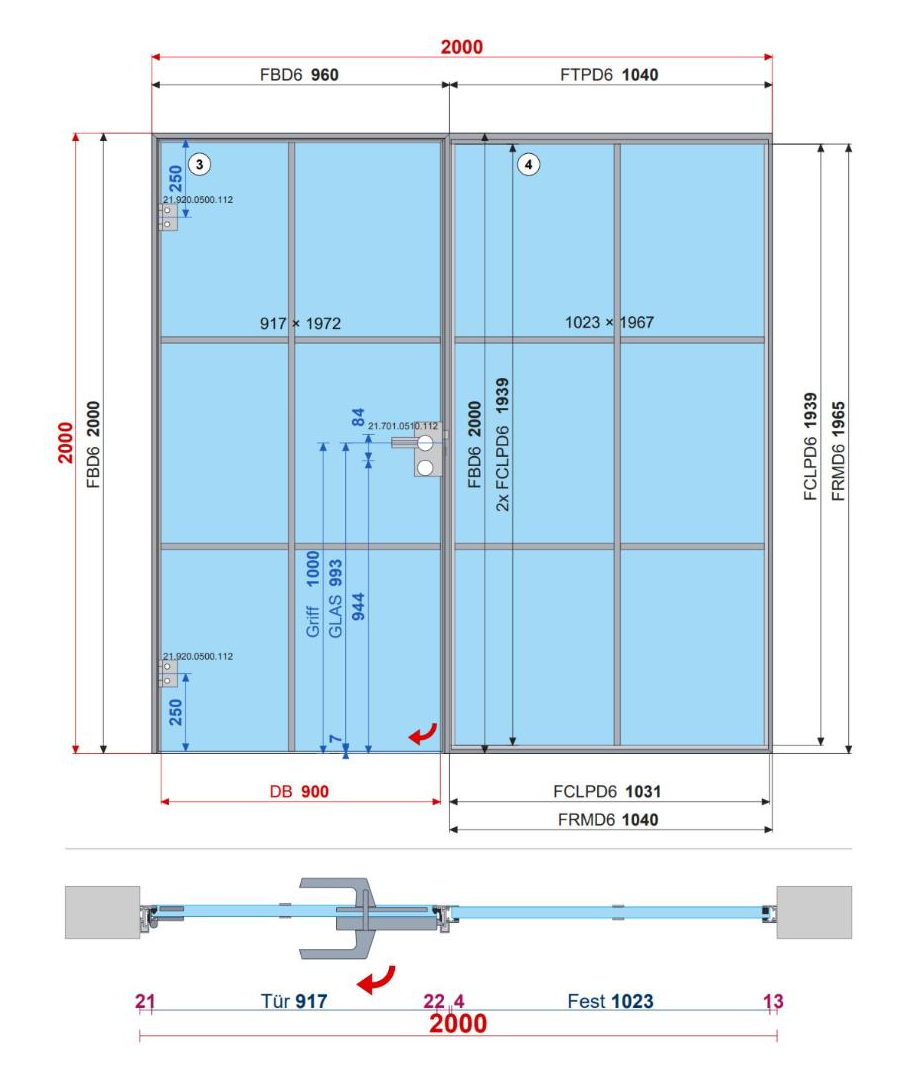

Die Ausführungszeichnung unten zeigt eine einfache Anlage aus EASY PLAN: eine Tür und ein Festteil, 2000 × 2000 mm. Darauf stehen alle Maße, die der Monteur für die Tür braucht.

Zarge montieren: Die Türzarge wird mit dem Wand- bzw. Pfostenprofil verbunden und lotrecht ausgerichtet.
Bänder setzen: Im Beispiel sitzen die Bänder 250 mm von Ober- und Unterkante des Türglases.
Schloss und Drücker: Schlosskasten am Türglas montieren, Drücker in der geplanten Griffhöhe, hier 1000 mm.
Tür einhängen: Türglas an den Bändern befestigen, Schließblech in der Zarge setzen.
Einstellen: Spaltmaße oben, seitlich und unten prüfen. Die Tür muss leicht schließen und sauber ins Schloss fallen.

Die Durchgangsbreite, im Beispiel 900 mm, bleibt dabei frei. Im Schnitt unter der Ansicht sind die Luftmaße zwischen Wand, Tür und Festteil eingetragen.

EASY PLAN Ausführungszeichnung einer Glastrennwand 2000 × 2000 mm mit Tür und Festteil: Profillängen, Glasmaße, Bänder 250 mm von oben und unten, Griffhöhe 1000 mm, Durchgangsbreite 900 mm und Grundriss-Schnitt

Schritt 5

Oberlicht und Sprossen

Oberlichter über den Türen und Quersprossen werden nach den Türen eingebaut, weil sie sich an der fertigen Zarge ausrichten. Achten Sie darauf, dass die Sprosse über alle Lagen auf derselben Höhe läuft. Im Beispiel liegt sie bei 2296,5 mm.

Abschluss

Abschluss, Reinigung und Übergabe

Alle Dichtungen auf Sitz prüfen, Gummis auf Länge abschneiden
An- und Abschlussfugen zu Wand, Boden und Decke mit Silikon schließen, wenn das so geplant ist
Türen mehrfach öffnen und schließen, Schlösser prüfen
Schutzfolien entfernen, Glas und Profile reinigen
Abnahmeprotokoll mit dem Kunden durchgehen und unterschreiben lassen

Fehler

Die häufigsten Fehler bei der Montage

Profile nicht gekennzeichnet: Auf der Baustelle beginnt das große Suchen.
Achse nur am Boden: Die Anlage steht schief, weil die Decke nicht übertragen wurde.
Gläser in falscher Reihenfolge: Ein Glas lässt sich nicht mehr einsetzen, weil das Nachbarteil im Weg ist.
Tür zu früh eingestellt: Wenn sich die Festteile noch setzen, verzieht sich die Einstellung.
Dichtungen falsch eingezogen: Die Glasleisten halten nicht oder Spalten bleiben offen.
Herstelleranleitung ignoriert: Befestigungsabstände oder Klotzung passen nicht zum System.

EASY PLAN

Montage vorbereiten mit EASY PLAN

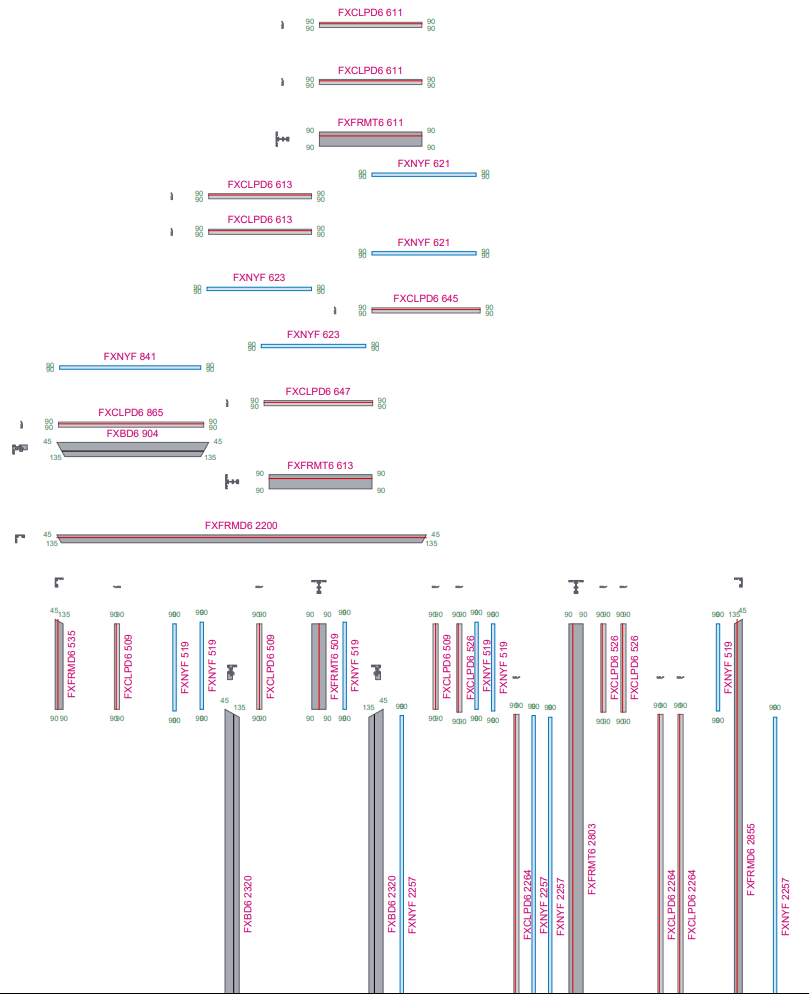

EASY PLAN liefert zu jeder Ganzglasanlage die Unterlagen, die auf der Baustelle gebraucht werden: Profilzeichnung mit allen Zuschnittlängen und Winkeln, Ausführung je Lage mit Profilbezeichnungen, Bändern und Schloss, Montagezeichnung mit allen Glaspositionen und eine Stückliste, die Profile in Stangenlängen und Dichtungen in Metern ausgibt.

Die Montageanleitung des Systemherstellers, etwa von Längle, liegt direkt im Projekt. Vor Ort erfasst der Monteur Zeiten und Fotos in der App, das Abnahmeprotokoll aus EASY PLAN lässt er direkt unterschreiben.

Zum Ganzglasanlagen-Konfigurator

FAQ

Häufige Fragen zur Montage von Glastrennwänden

In welcher Reihenfolge wird eine Glastrennwand montiert?
Achse anreißen, Boden-, Decken- und Wandprofile montieren, Eckpfosten setzen, Gläser einsetzen, Türen montieren und einstellen, Oberlichter und Sprossen einbauen, abdichten und reinigen.

Werden die Profile vor Ort zugeschnitten?
Meist nicht. Die Profile werden nach Zuschnittliste in der Werkstatt vorbereitet. Vor Ort wird nur in Ausnahmefällen nachgeschnitten.

Wie viele Monteure braucht man?
Für große Gläser mindestens zwei, bei schweren Scheiben über zwei Metern Höhe besser drei oder einen Glasheber.

Wann wird die Tür eingestellt?
Zum Schluss, wenn alle Festteile, Zargen und Oberlichter sitzen.

Was tun, wenn die Decke nicht gerade ist?
Kleine Abweichungen nimmt das Deckenprofil auf. Größere müssen schon beim Aufmaß erkannt und in der Konstruktion berücksichtigt werden.

Fazit

Fazit: Vorbereitung ist die halbe Montage

Bei Glastrennwänden entscheidet die Vorbereitung über den Montagetag: sortierte und gekennzeichnete Profile, eine saubere Achse, die richtige Reihenfolge und Türen, die erst zum Schluss eingestellt werden. Mit vollständigen Unterlagen aus der Konstruktion wird aus vielen Einzelteilen eine Anlage, die beim ersten Mal passt.
