Glastrennwände im Büro, Besprechungsräume aus Glas oder ganze Raum-in-Raum-Lösungen: Ganzglasanlagen sind groß, schwer und werden millimetergenau im Profilsystem gefertigt. Anders als bei einer Dusche geht es hier um mehrere Wände, Türen, Oberlichter und Ecken, die sauber zusammenpassen müssen, und um Böden und Decken, die selten so gerade sind, wie sie aussehen.

In diesem Leitfaden zeigen wir, wie Sie eine Glastrennwand mit Profilsystem aufmessen, am Beispiel einer Anlage im System AL-OFFICE NY von Längle: mit vier Wandabschnitten, drei Eckpfosten, zwei Türen mit Oberlicht und durchlaufender Quersprosse.

Inhalt: Kurz gesagt | Vorbereitung | Lagen und Längen | Höhe, Boden und Decke | Kreuzlaser | Ecken und Pfosten | Türen | Teilung und Oberlicht | Toleranzen und Luft | Checkliste | Typische Fehler | EASY PLAN | Häufige Fragen
Stand: Oktober 2026

3D-Ansicht aus EASY PLAN: Glastrennwand im System Längle AL-OFFICE NY, vier Lagen, zwei Türen mit Oberlicht, drei Eckpfosten

• Profilsystem: Welches System kommt zum Einsatz, zum Beispiel Längle AL-OFFICE, XL oder NY, und in welcher Oberfläche?
• Glas: Glasdicke und Glasart für Festteile und Türen, etwa ESG oder VSG.
• Raumsituation: Fertiger Boden und fertige Decke vorhanden? Abgehängte Decke, Doppelboden oder Teppich?
• Befestigung: Wo kann an Boden, Decke und Wand befestigt werden, und wo liegen Leitungen, Heizung oder Bodentanks?
• Türen: Anzahl, Lage, Breite, Drehrichtung, Schloss, Band und gegebenenfalls Absenkdichtung.
• Gestaltung: Oberlichter, Quersprossen, Folierungen oder Sichtschutz.

Die Raumhöhe ist bei Glastrennwänden das kritischste Maß. Über mehrere Meter laufen Boden und Decke fast nie parallel. Messen Sie die Höhe deshalb in kurzen Abständen, mindestens an jedem Lagenende, an jeder geplanten Teilung und an jeder Tür.

• Boden: Estrich und Belag auf Ebenheit und Gefälle prüfen. Teppich oder Doppelboden beeinflussen die Befestigung.
• Decke: Bei abgehängten Decken klären, ob das Deckenprofil an der Unterkonstruktion oder an der Rohdecke befestigt wird.
• Höhenunterschiede: Den tiefsten und den höchsten Punkt jeder Lage festhalten. Daraus ergibt sich, ob das Profil die Abweichung aufnimmt.

An jeder Ecke entscheidet sich, wie die Lagen zusammentreffen:

• Eckpfosten: Ein Profil verbindet beide Lagen, die Glasmaße beziehen sich auf den Pfosten.
• Glasecke: Die Gläser stoßen direkt aneinander, die Ecke muss besonders genau gemessen werden.
• Winkel: Messen Sie den tatsächlichen Winkel. Selten sind es genau 90 Grad.

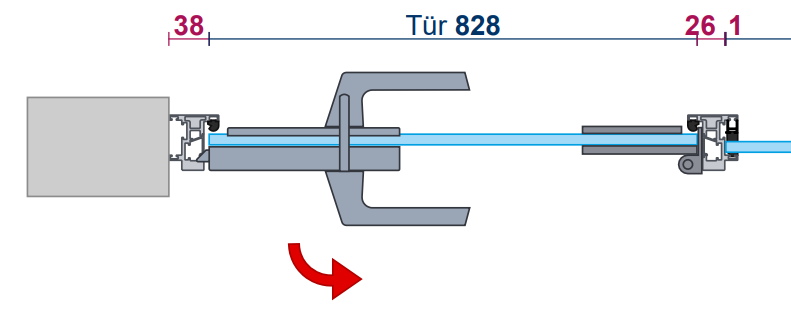

Spannender als die Ecke ist oft der Anschluss einer Tür. Das Grundriss-Detail rechts zeigt die Tür der Beispielanlage: Wandanschluss mit Profil, Türblatt mit Drücker, Band und den Übergang ins Festteil, jeweils mit der geplanten Luft.

• Durchgangsbreite und -höhe: Legen Sie fest, welches lichte Maß die Tür haben soll. Daraus ergeben sich Türblatt und Zarge.
• Drehrichtung: Anschlag links oder rechts, nach innen oder außen. Die Tür darf nicht gegen Möbel, Heizkörper oder Lichtschalter schlagen.
• Band und Schloss: Beschlagsystem festlegen, etwa Türband und Schlosskasten. Davon hängen Bohrungen und Luftmaße ab.
• Griffhöhe: Mit dem Kunden abstimmen, im Beispiel 1050 mm.
• Boden unter der Tür: Bodenunebenheiten im Schwenkbereich prüfen, eventuell Absenkdichtung einplanen.

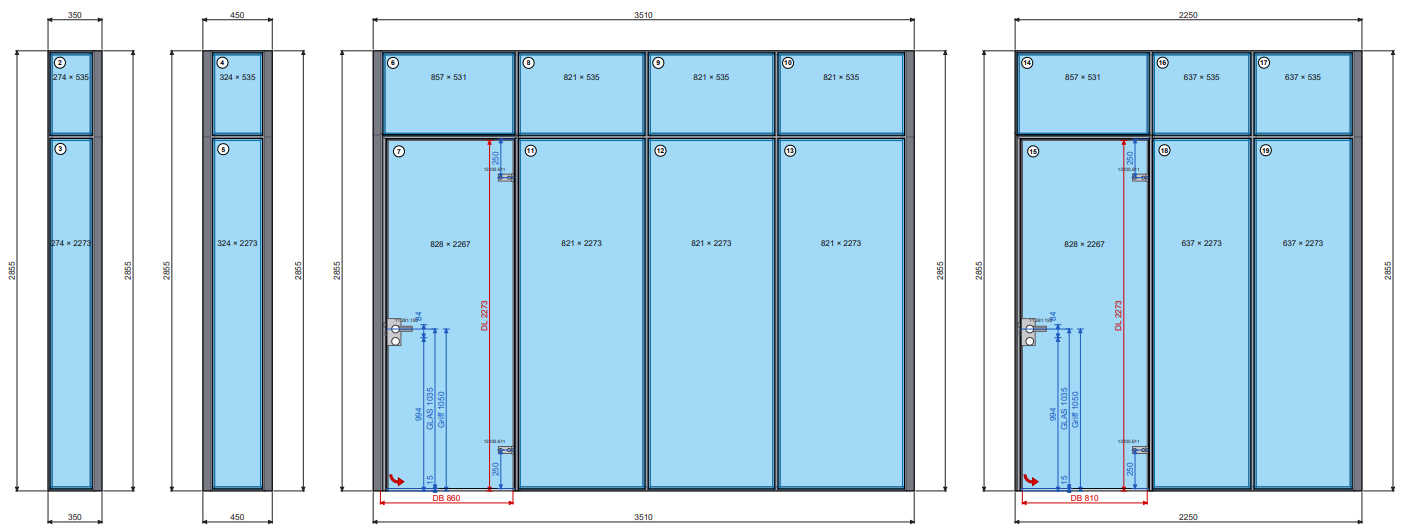

Abwicklung aus EASY PLAN: vier Lagen mit Türen (Durchgangsbreite 860 und 810 mm), Oberlichtern und Glasmaßen

Profilsysteme nehmen kleine Abweichungen von Boden und Decke im Profil auf. Wie viel genau, hängt vom System ab, maßgeblich sind die Angaben des Herstellers. Was darüber hinausgeht, muss im Glas berücksichtigt werden: Die Scheibe wird dann schräg gefertigt.

Legen Sie für Ihren Betrieb fest, ab welcher Abweichung schräg gefertigt wird. In EASY PLAN lässt sich diese Schrägentoleranz für Ganzglasanlagen getrennt von der Dusche einstellen. Wie immer gilt: Gemessen wird das Lichtmaß, die Luft kommt bei der Konstruktion dazu.

• Nur eine Raumhöhe gemessen: Bei mehreren Metern Länge passt das Glas an einer Stelle nicht.
• Abgehängte Decke nicht geklärt: Das Deckenprofil findet keinen tragfähigen Halt.
• Eckwinkel angenommen: Die Lagen treffen an der Ecke nicht zusammen.
• Türanschlag nicht abgestimmt: Die Tür schlägt gegen Möbel oder Lichtschalter.
• Teilung ohne Rücksicht auf Gewicht: Die Scheibe passt nicht durchs Treppenhaus.
• Toleranz des Profils überschätzt: Die Abweichung ist größer als das Profil aufnehmen kann.

Wie misst man eine Glastrennwand aus?
Jede Wand als eigene Lage: Länge oben, Mitte und unten, Höhe an vielen Stellen, Lot der Anschlusswände und Winkel der Ecken. Mit einem Kreuzlaser haben alle Maße denselben Bezug.

Wie oft muss ich die Raumhöhe messen?
Mindestens an jedem Lagenende, an jeder Teilung und an jeder Tür. Bei langen Wänden zusätzlich dazwischen.

Was ist eine Lage?
Ein gerader Wandabschnitt einer Ganzglasanlage, etwa von der Wand bis zur ersten Ecke.

Welches Glas wird für Glastrennwände verwendet?
Meist ESG oder VSG in 8 bis 12 mm. Für Türen und je nach Anforderung an Sicherheit oder Schallschutz wird die Glasart mit dem Kunden und nach Herstellerangaben festgelegt.

Muss die Decke fertig sein?
Ja. Gemessen wird auf die fertige Decke und den fertigen Boden. Bei abgehängten Decken muss die Befestigung vorher geklärt sein.
